簡介

測量原理

   導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式天線或桿式天線傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

   反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：
   公式是：D=C×T/2，其中C為光速，因空罐的距離E已知，則物位L為：L=E-D。
   通過輸入空罐高度E(=零點)，滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
測量范圍：
說明：H----測量范圍；L----空罐距離；B----頂部盲區；E----探頭到罐壁的最小距離；
基本參數：

安裝指南

下述的安裝指南適用于纜式和桿式測量固體粉料或液體。

安裝位置：

盡量遠離出料口和進料口。

金屬罐在整個量程范圍內不碰罐壁及罐底。

建議安裝在料倉直徑的1/4或1/6處，與罐壁的最小距離為測量范圍的1/10。

纜式或桿式探頭離罐壁最小距離≥300mm。

探頭底部距罐底≥30mm。

探頭距罐內障礙物最小距離≥200mm。如果容器底部是錐型的，可以安裝罐頂中央。

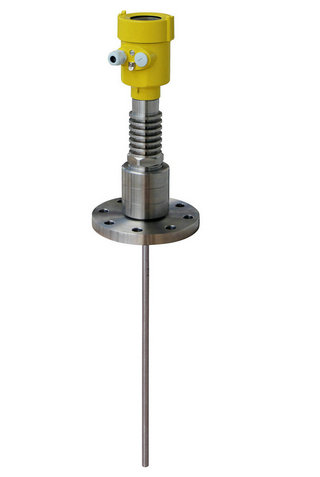

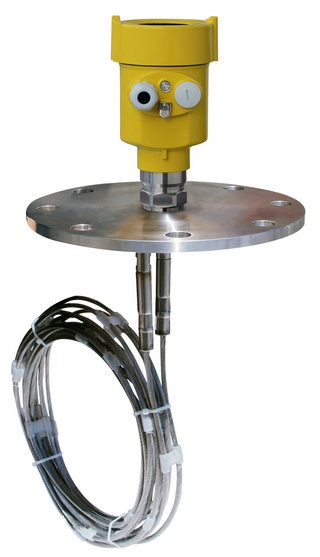

   右圖為桿式雷達物位計安裝圖，主要用于液體液位的測量。特點：可以測量介電常數≥1.8的任何介質。一般用于測量粘度≤500cst而且不容易產生粘附的介質。桿式雷達最大量程可以達到6米。對蒸汽和泡沫有很強的穿透能力，測量不受蒸汽和泡沫的影響。在泡沫較大的液體測量環境，應選擇單桿式導波雷達物位計。右圖為雙纜式雷達物位計安裝圖，主要用于低介電常數液

液位及低介電常數輕質固體粉料位的測量。特點：在介電常數比較小的液體及輕質固體粉料可以保障良好的準確測量。可以測量介電常數≥1.6的任何介質。一般用于測量粘度≤500cst而且不容易產生粘附的介質。雙纜式雷達物位計最大量程可以達到30米。
