流量計測量原理

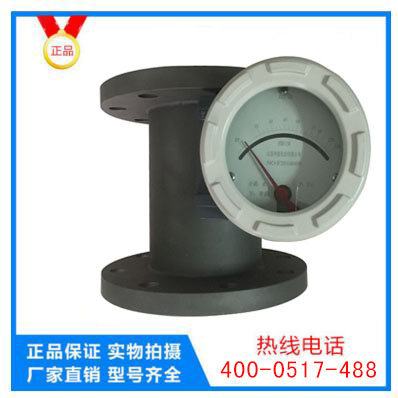

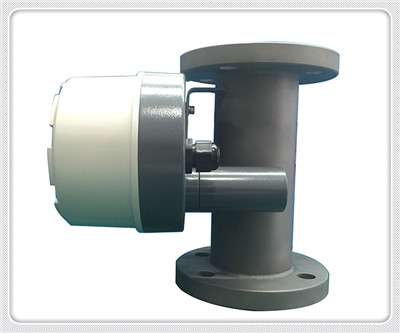

        轉子式流量計是一種變面積式流量計，它通常具有一段直立的錐管和一只可以在其中自由的隨流量大小上下移動的浮子（如圖1）。當流體自下而上流經錐管時，流體的動能在浮子上產生的推力S和流體的浮力A使浮子上升。隨著錐管內壁與浮子之間的環形流通面積增大，流體動能在浮子上產生的推力S隨之下降。當推力S與浮力之和等于浮子自身重力G時，浮子處于平衡，并穩定在某一高度上，該高度位置對應的刻度指示流過流量計的流量。

 技術要求

1.測量范圍：水（2.5～6000）L/h；空氣（0.07～2000）m3/h（在0.101025 MPa、20℃）。

2.準確度等級：1.5、2.5級。

3.量程比：10：1。

4.工作壓力：DN15～50，4 MPa；DN80～100，1.6MPa。

5.介質溫度：－80℃～200℃（內襯F46流量計0℃～85℃）。

6.液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

7.連接方式：法蘭連接、螺紋連接等；法蘭采用GB/T9119.8～10標準。

8.總長度：DN15～100  250mm。

9.測量管材質：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316襯F46等。

如用戶有特殊要求可特殊訂貨。

10.輸出信號：二線制（4～20）mA、三線制（0～10）mA。

11.線性度：1%；

12.電源：DC  24（1±）V。

13.功率消耗：25  mW。

14.環境溫度：－25 ℃～55 ℃。

15.溫度影響：0.5%/10 ℃。

16.負載電阻：DC （0～10）mA （0～1）kΩ；

（4～20）mA （0～600）Ω。

17.接線電纜：RVVP  3×28/0.15。

18.防爆等級：ExibⅡ2CT5（證號GYB03582U）。

19.配安全柵型號：LB906型。

20.電遠傳變送器：K5WI-I型或ESK-I（二線制）。；
